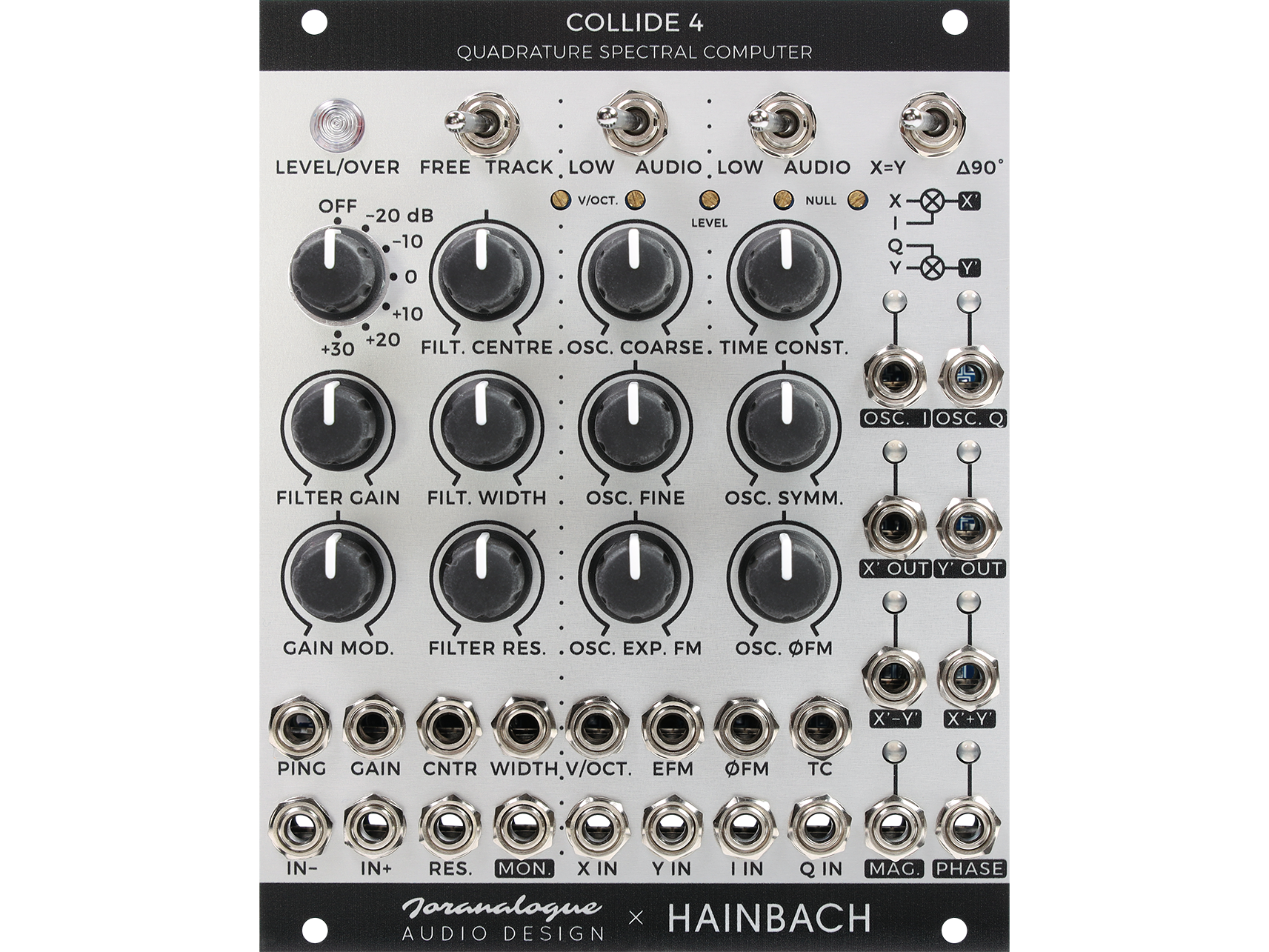

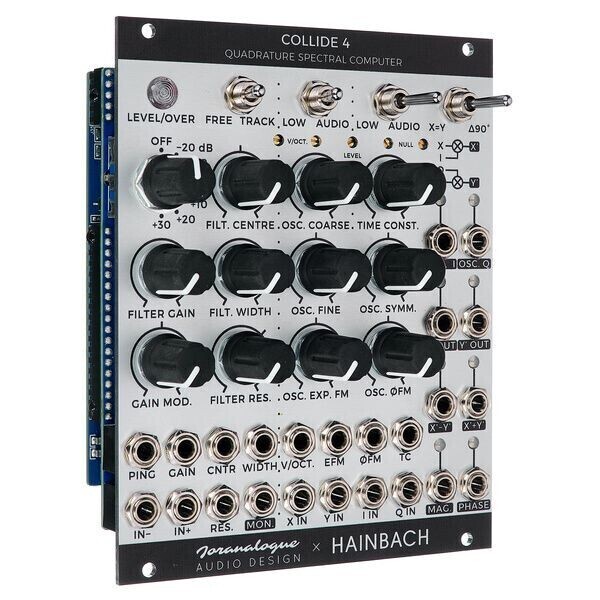

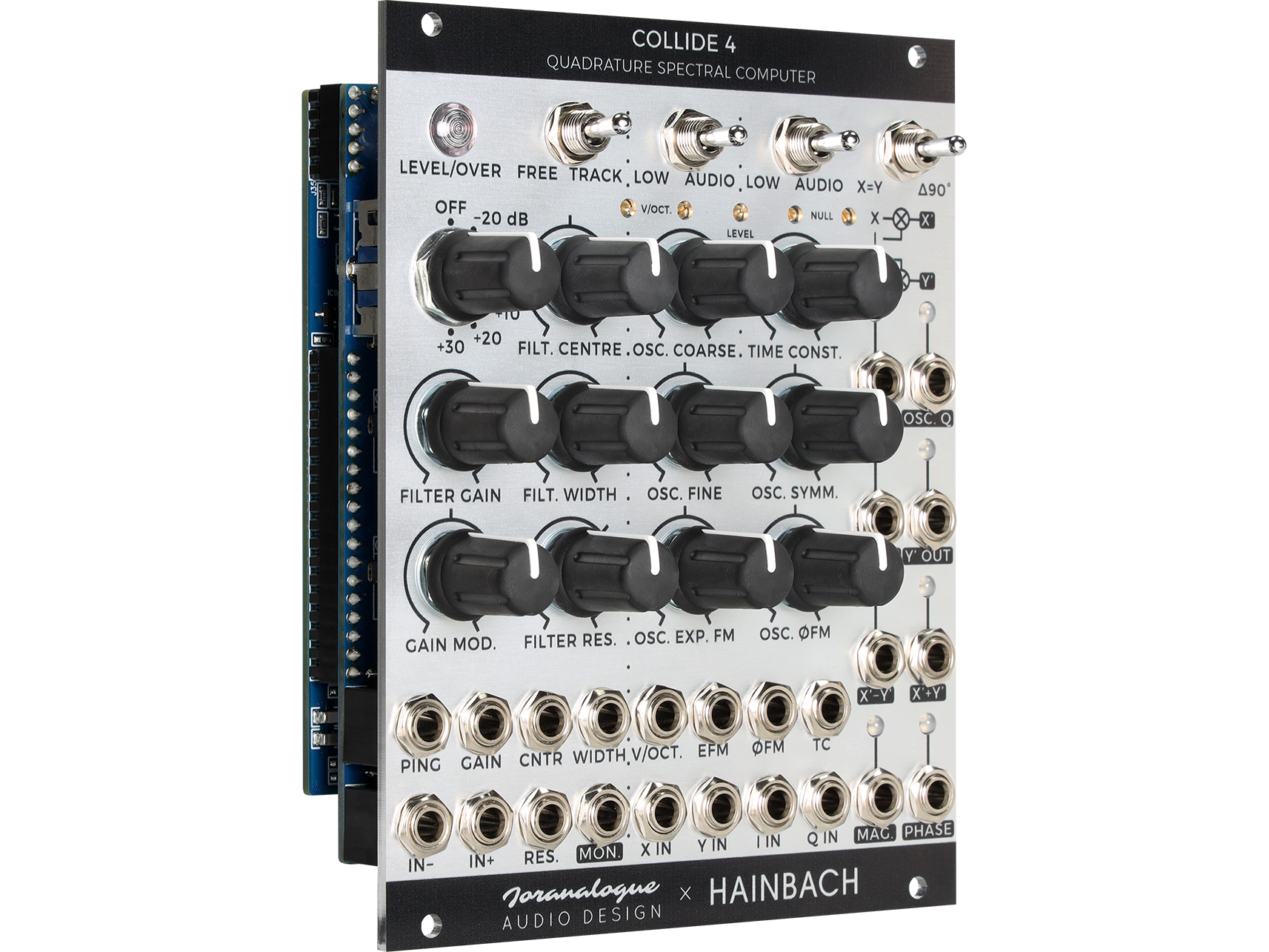

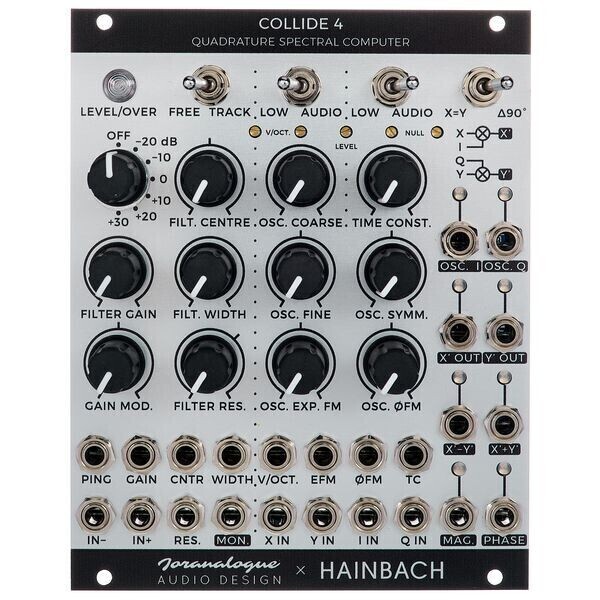

Collide 4 — полностью аналоговый Eurorack‑модуль, созданный Joranalogue совместно с Hainbach. Это переосмысление концепции lock‑in усилителя в формате Eurorack, сочетающее генерацию и обработку сигнала с квадратиурной архитектурой.
Ключевые особенности:
- Современная аналоговая реализация lock‑in amplifier, расширенная для музыкальных задач.
- Пингуемый фильтр переменной полосы пропускания с возможностью самоосцилляции.
- Пред- и постфильтровые усилительные каскады, суммарно до 130 dB усиления.
- Синус/косинусный квадратиурный осциллятор с прохождением через ноль (through‑zero).
- Hilbert transform network для использования в качестве frequency shifter.
- Два кольцевых модулятора с выходными НЧ‑фильтрами.
- Расширенный выходной секция: аналоговые вычислительные выходы magnitude и phase.
- Уникальная X/Y квадратиурная топология, удобна для стерео.
- Индикатор уровня/перегруза с двойным цветом.
- CV‑управление всеми параметрами, температурная компенсация и точный volt/octave трекинг.
- Импеданс‑компенсированные выходы с двухцветными LED.
- Триммеры доступны с фронтальной панели.

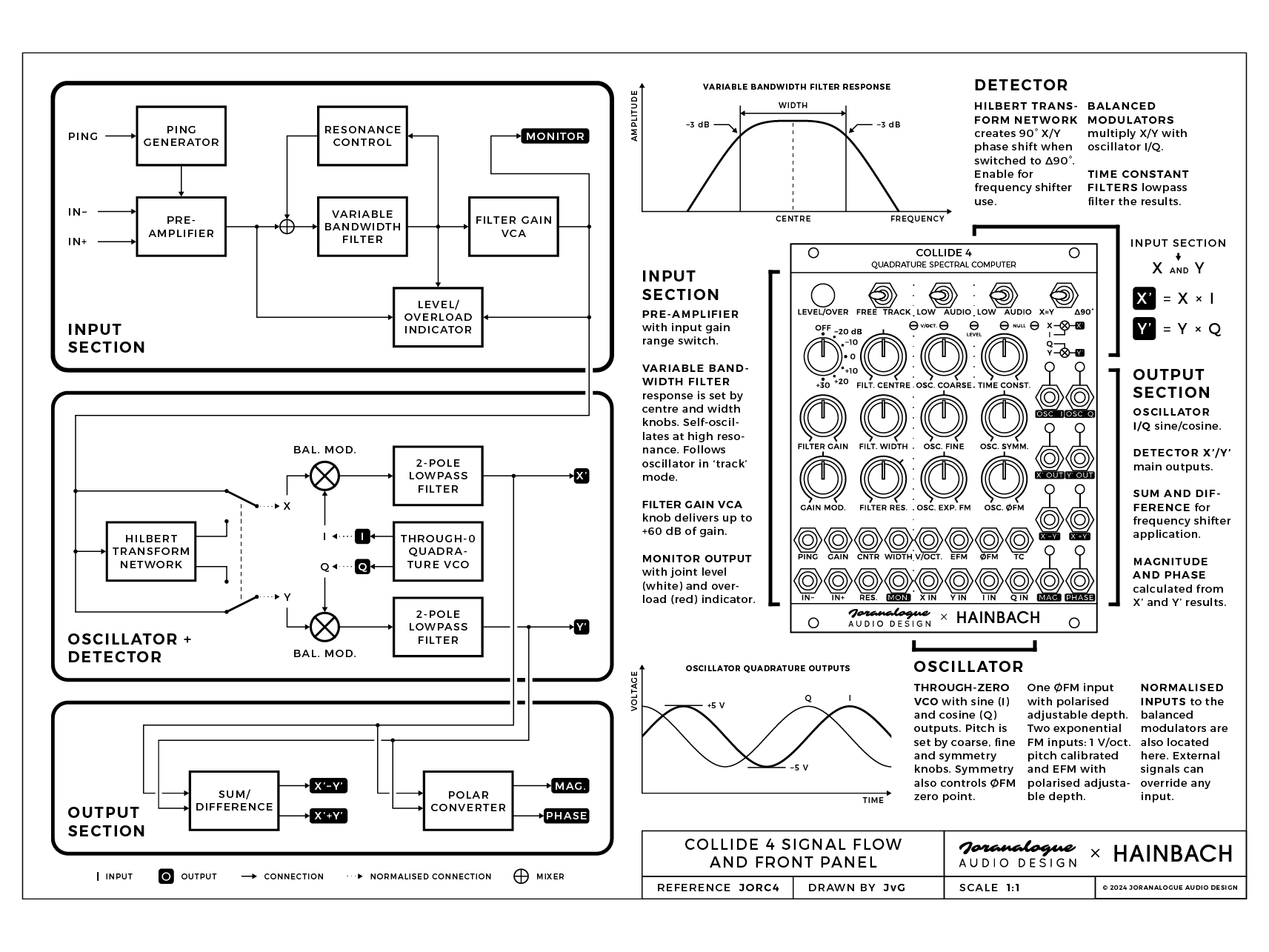

- В комплекте: 16‑to‑10‑pin силовой шлейф Eurorack, премиальная монтажная фурнитура (чёрные винты, нейлоновые шайбы, шестигранник), складная схема сигнал‑флоу и панели.
Технические характеристики:
- Формат: Eurorack, 20 HP

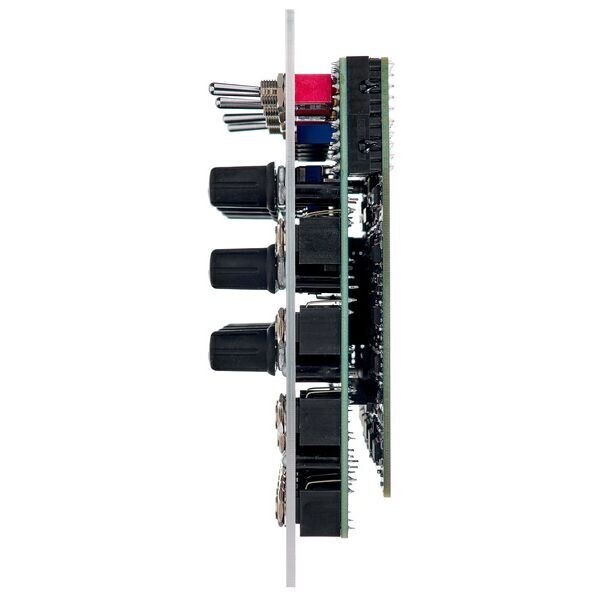

- Глубина: 30 mm
- Питание: +12: 200 mA, −12: 200 mA
- Компонентная база: более 600 компонентов
- Панель: анодированный алюминий 2 mm, высокое разрешение, нестираемая графика
- Защита: поляризованный разъём питания, MOSFET‑защита
- Производство: разработано и изготовлено в Бельгии
