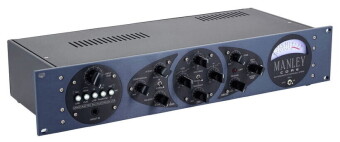

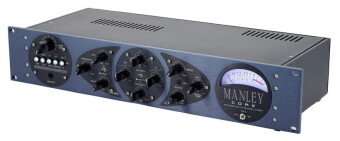

Manley Core channel strip

Опираясь на свой четвертьвековой опыт по производству почитаемого в звукозаписывающих студиях оборудования, бренд Manley Labs в тщательно проанализировал и отобрал свои ключевые технологии для создания устройств этой линии. В 2014 году модель микрофонного одноканального лампового усилителя MANLEY CORE Channel Strip была наделена инновационный полосой канала, который сочетает в себе «Greatest Hits» от данного бренда с компактностью пресной технологии. Поразительно интуитивная передняя панель сочетает в себе музыкальную и упрощенную схемы, которые позволяют музыканту сосредоточиться непосредственно на его исполнении, а не теряется в море контроллеров и ручек. Простота использования и разумно подобранные рабочие точки сделали это практически невозможным создание плохо звучащих треков!

Опыт разработчиков и лучших инженеров бренда Manley и понимание работы музыкантов в отрасли звукозаписи послужил поводом для создания данного устройства. С такой же стоимостью вы не найдете никакого другого лампового микрофонного усилителя с более высоким запасом или более соблазнительным звуком, чем способен предоставить MANLEY CORE Channel Strip. Шедевр ручной работы из США, построенный как танк, теперь доступен и вам!

Особенности линейного микрофонного предусилителя представлены:

• Сигналом, поступающим через наш известный механизм с ручной настройкой входного трансформатора MANLEY IRON, имеющим никелевые пластины в сверхпрочном металлическом корпусе;
• Ламповым каскадом усиления, являющимся последней реализацией нашего знаменитого усилителя класса А;
• Топологией схемы, содержащейся в VoxBox, и Dual Mono & Mono микрофонными предусилителями от бренда Manley;
• Триод-контурной вакуумной трубкой, работающей на регулируемом (300 B) питании, уступающем огромный запас и беспощадную мощность на выходе привода.

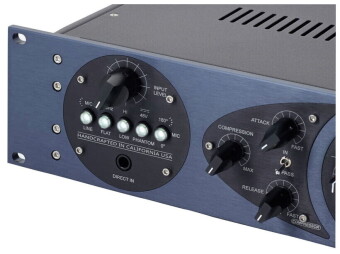

Особенности лицевой панели и эквалайзера представлены:

• Выключателем питания Phantom (48V);
• Переключателем высокочастотного фильтра (120Hz);
• Вращаемым переключателем фазы;
• Входным аттенюатором (Variable Pad);
• Выбираемым усилением Mic Pre (40 дБ или 60 дБ);
• Выбираемым усилением Line Amp (20 дБ или 40 дБ);
• Верхней и нижней панелью Baxandall (80 Гц и 12 кГц) с диапазоном +- 12 дБ;
• Параметрическим среднечастотным колоколом EQ (100Гц - 1 кГц) или (1 кГц - 10 кГц) с диапазоном +- 10 дБ.

Ограничение и метр представлены:

• Быстрой атакой ""железобетонного"" FET-ограничителя;
• Бесступенчатыми пороговыми значениями и выпускным управлением;
• Пиковым ограничением светодиодного индикатора;
• Выходом диапазона регулировки усиления (10 дБ);

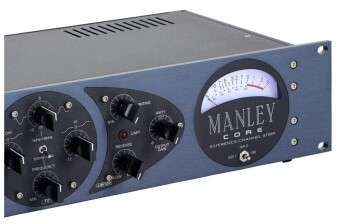

• Большим аналоговым дисплеем с подсветкой;
• Трехполосным метром с возможностью выбора переключателей, отображающим компрессор
• Gain Reduction, Micpre Output Level и главные уровни аудио-выхода.

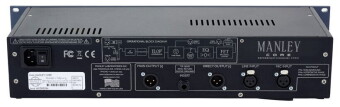

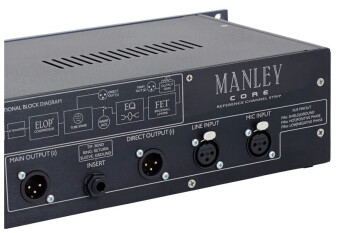

Входы и выходы представлены:

• Симметричным микрофонным входом XLR;
• Симметричный линейным выходом XLR;
• Передней панелью с прямым инструментальным 1/4 "" входом;
• Точку между микрофонным предусилителем и EQ-ограничителем через 1/4 "" TRS Jack;
• Симметричный прямым XLR выходом (после предусилителя/компрессора);
• Симметричный основным XLR выходом;
• Механической обработкой CNC 1/4 "" на лицевой панели с инкрустацией лазерной гравировкой вставок, украшающей усиленную сталью раму 2U.

Технические характеристики:

• Звуковой тракт лампового усилителя (ALL-TUBE): при помощи 1 х 12AX7WA (для усиления), 1 х 6922 (White Follower);
• Сбалансированный трансформатор в сочетании с микрофонным XLR (входное сопротивление): 1250 Ом;
• Симметричный XLR Line (входное сопротивление): 10 кОм;
• Несбалансированный 1/4 "" Line (входное сопротивление): 10 Ом Meg;
• Ток привода (выходное сопротивление): 50 Ом;
• Бесшумный проводящий пластик входного аттенюатора;
• Компрессор (максимальное снижение усиления): 16 дБ;
• Компрессор (время атаки): 150 мс (медленно, против часовой стрелки), до 14 мс (быстрое CW для сжатия 6 дБ);
• Компрессор (время релиза): 150 мс (медленно, против часовой стрелки), 2,63 мс (быстрое CW для сжатия 6 дБ);
• Ограничитель (время атаки): 115 мс;
• Ограничитель (время релиза): 300 мс (медленнее CCW), 150 мс (в 12:00), 2,3 мс (быстрое CW);
• Микрофонный вход (максимальный, Low Gain настройка): -5 дБ или 435mV RMS при 0.5% THD;
• Микрофонный вход (максимальный, настройка High Gain с высоким коэффициентом усиления): -25 дБ или 44mV RMS при 0.5% THD;
• Максимальная входная Input Line (Low Gain настройка): +13 дБ или 3.5 RMS при 0.5% THD;
• Максимальная входная Input Line (настройка High Gain с высоким коэффициентом усиления): -8 дБ или 300 мВ RMS при 0.5% THD;
• Максимальный входной Direct input (Low Gain настройка): +24 дБ или 12 RMS@0.5% THD;
• Максимальный входной Direct input (настройка High Gain с высоким коэффициентом усиления): +17 дБ или 5,5 RMS при 0.5% THD;
• Максимальный входной возврат Insert: +20 дБ или 7.8V RMS при 0.5% THD;
• Максимальный выход предусилителя (Insert Send): +35 дБ или 43В RMS при 0.5% THD;
• Максимальная главный выход: +20 дБ;
• Посыл Insert (выходной импеданс): 50 Ом;
• Возврат Insert (входное сопротивление): 13 кОм;
• Main (выходное сопротивление): 50 Ом;
• Direct выходной запас (по отношению к +4 dBv): 31 дБ;
• Main выход запас (по отношению к +4 dBv): 16 дБ;
• Динамический диапазон: более 90 дБ;
• Диапазон воспроизводимых частот: от 10 Гц до 20 кГц +-0,5 дБ;
• Дисплей: большой светодиодный, с подсветкой VU Meter;
• Переключатель метров: читает прямой выход (х 1) от предусилителя, выход (х 2) от Main Out или компрессора усиления сокращения;
• THD & шум (1 кГц при 4 дБм): 0,02% при установке режима Low Gain;
• Уровень шума (усиление установлено на минимум): -70 дБ широкополосного усиления (типичного);
• Усиление через микрофонный вход: 40 дБ или 60 дБ;
• Усиление с помощью линейного входа: 20 дБ или 40 дБ;
• Максимальное усиление из EQ и через секцию ограничителя: 10 дБ;
• AutoMute (задержка прогрева): 30 секунд;
• Мощность (потребляемая): 35 Вт;
• Сетевое напряжение (операционное): от 90 до 254 В переменного тока (внутренний универсальный источник);
• Частота сети питания: 50 - 60 Гц;

Два независимых раздела (MIC PRE и EQ)

• Частотный диапазон: +- 0,5 дБ 20 Гц - 20 кГц;
• Tube дополнение: 12AX7 и 6922;
• Усиление: от 40 до 60 дБ и 10 дБ;

Два отдельных динамических процессора (компрессор и ограничитель)

• Соотношение 3:01 и 3:1;
• Максимальное снижение: 16 дБ и 32 дБ;
• Атака: 14 мс к 153 мс и 155 мс;
• Время (отпускание): 2.63 мс в 150 мс и 2.3 мс в 300 мс;
• Размеры (занимает стойку 2U): 488 мм х 89 мм х 178 мм;
• Вес блока: 3.63 кг.
