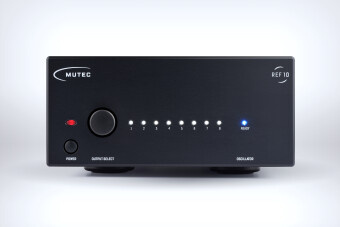

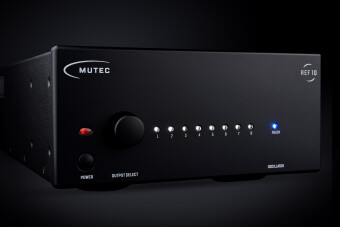

Mutec REF10 Black
Mutec REF10 — это флагманский аудиофильский эталонный мастер-клок, генерирующий 10 МГц сигналы с рекордно низким фазовым шумом (то есть джиттером) для значительного улучшения цифровых систем воспроизведения. Как дирижер вашего домашнего цифрового аудиооркестра, REF10 вдохновит вас неслыханной ясностью, изящной динамикой и чистейшей музыкой. Это наиболее гибкий и совместимый 10 МГц клок на рынке, позволяющий меньше беспокоиться об интеграции и больше наслаждаться безупречным воспроизведением.
Ключевые особенности:
- Аудиофильский 10 МГц эталонный генератор с самым низким фазовым шумом в индустрии.
- Улучшает и расширяет возможности совместимых ЦАП, аудио реклокеров, музыкальных серверов и мастер-клоков.
- Разработан на основе изготовленного вручную, сверхнизкошумящего OCXO (Oven Controlled Crystal Oscillator), произведенного в Германии.
- Генерирует прямоугольный сигнал с очень высокой скоростью нарастания для превосходной точности синхронизации по сравнению с синусоидальными сигналами, используемыми конкурентами.
- Предоставляет одновременные эталонные выходы с импедансом 50 и 75 Ом для максимальной совместимости с клоками и ЦАП других производителей.
- Восемь гальванически изолированных, индивидуально переключаемых BNC выходов синхронизации.
- Революционный, оптимизированный для суб-Гц, сверхнизкошумящий блок питания для каждой секции схемы.
- Встроенный, высококачественный международный линейный блок питания.
- Высокоэффективная фильтрация линии электропитания.

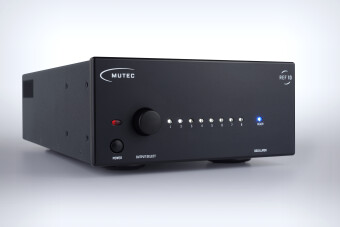

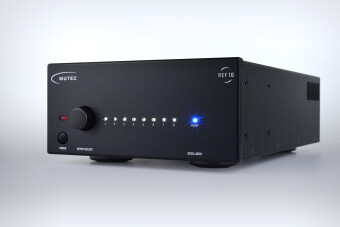

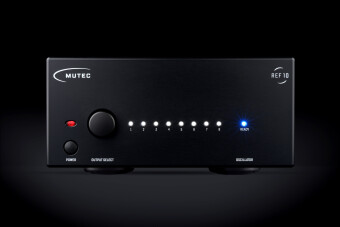

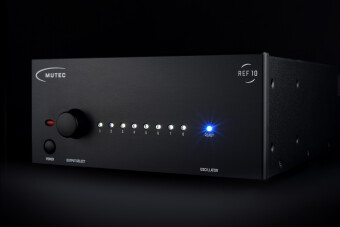

- Интуитивно понятный пользовательский интерфейс с благородной эстетикой.
- Возможность монтажа в стойку с опциональными кронштейнами для студийного использования (2 RU).
Технические характеристики:
-
Интерфейсы:

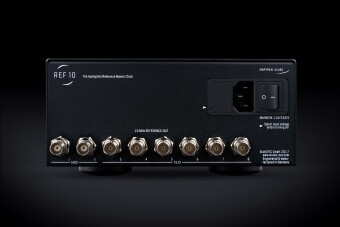

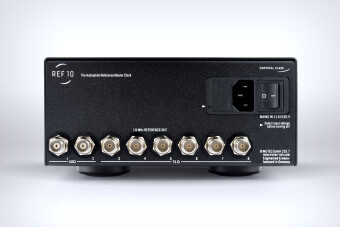

- 2 x 10 МГц BNC выход, 50 Ом, несимметричный
- 6 x 10 МГц BNC выход, 75 Ом, несимметричный
- Формат сигнала: Прямоугольная волна, 10.000 МГц, 2 Vpp, 50:50 duty cycle.
-
Генерация тактового сигнала:
- Тип: 10.000 МГц ультранизкошумящий OCXO
- Стабильность частоты при отгрузке: < +/-0.01 ppm
- Стабильность частоты в диапазоне температур: < +/-0.01 ppm в диапазоне от -20 °C до +70 °C
- Кратковременная стабильность (отклонение Аллана) при Tau = 1 с: 1 x 10^-12 (типично)
- Старение после 30 дней работы: < +/-0.0002 ppm (в день), < +/-0.03 ppm (1-й год), < +/-0.2 ppm (10 лет)
- Время прогрева при +25 °C: <5 мин
-
Фазовый шум (на выходах REF10):
- 1 Гц: ≤ -116 dBc/Hz
- 10 Гц: ≤ -145 dBc/Hz
- 100 Гц: ≤ -160 dBc/Hz
- 1000 Гц: ≤ -166 dBc/Hz
- Уровень шума: ≤ -170 dBc/Hz
- Джиттер (на выходах REF10): 1-100 Гц: ≈ 22 fs.
-
Питание:
- Тип: Внутренний двойной линейный блок питания.
- Входное напряжение: 90-125 В / 200-240 В, 50-60 Гц.
- Потребляемая мощность: 12 Вт (прогрев осциллятора), 8 Вт (номинальный режим).
- Размеры корпуса (Ш x В x Г): 196 x 84 x 300 мм (без разъемов и ножек).
- Вес: прибл. 4350 г.
характеристики
Скачать мануал Mutec REF10 Black
