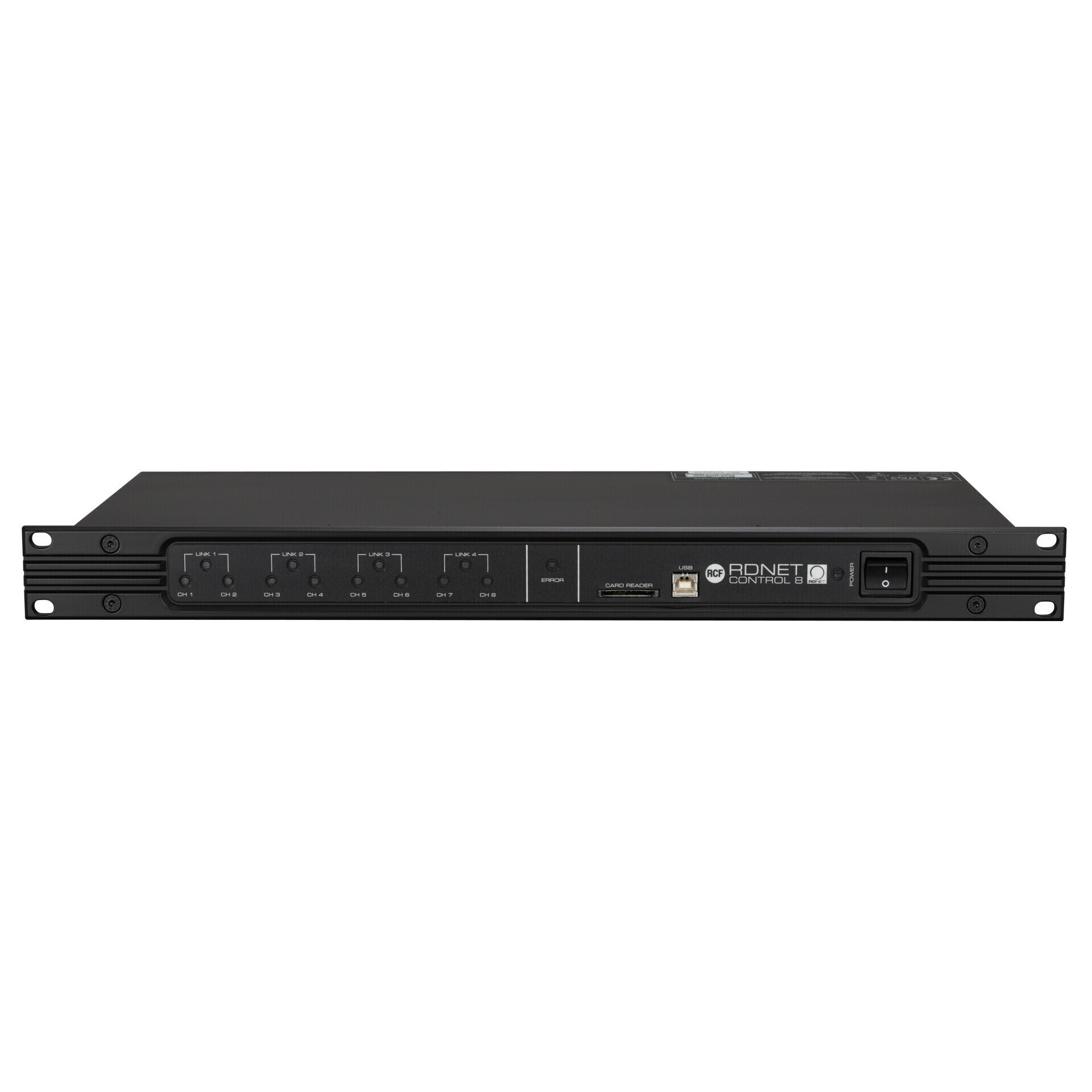

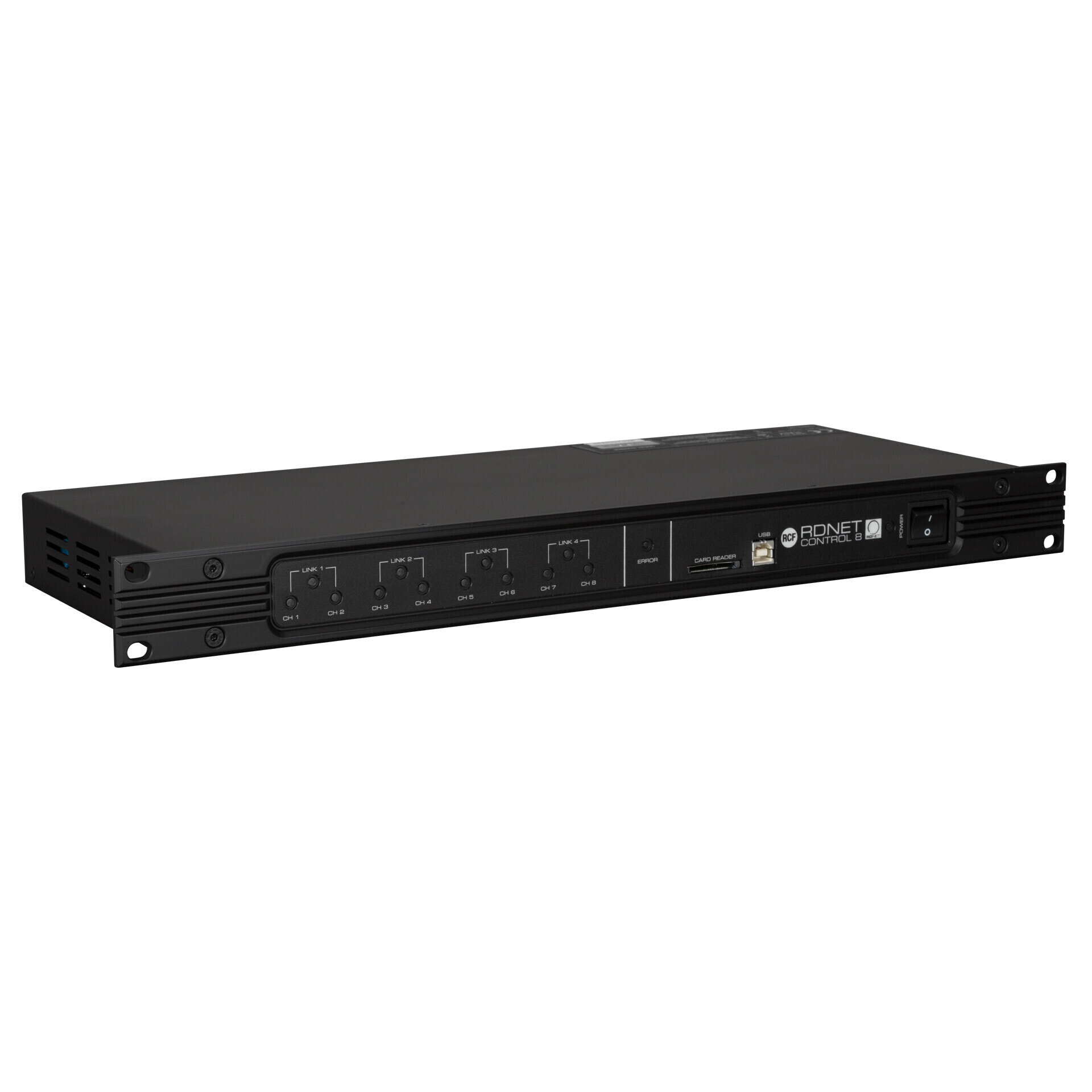

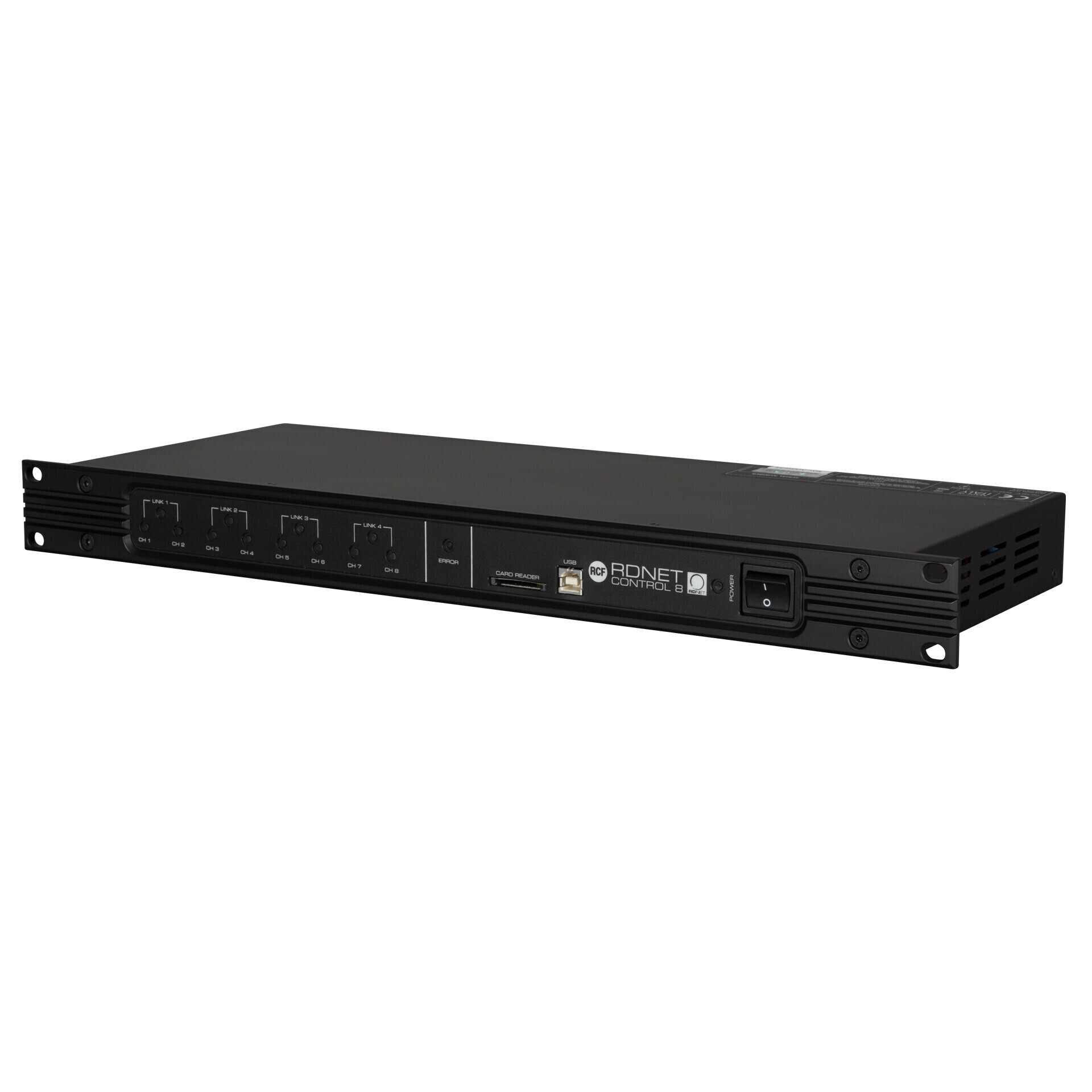

RDNet Control 8 — реальное время мониторинга и управления системой RDNet, позволяющее контролировать до 256 устройств в шине или до 128 устройств в кольцевой топологии. Данные от slave-устройств передаются инженеру звука по USB (локально) или по Ethernet (удалённо). Интерфейс подключается к DSP модулей TT+ через протокол RDNet, обеспечивая адресацию отдельных кабинетов или групп и изменение пресетов и параметров в реальном времени. Поддерживается минимальное время обновления системных данных (не менее 5 раз в секунду) и маршрутизация данных через XLR-коннекторы для работы по многожильным кабелям.
Ключевые особенности:
- Подключение к RDNet по Ethernet (удалённое управление) и USB (прямое управление)
- Управление до 8 SUB-NETS, в каждом до 32 Slave Devices
- Циклическое сканирование всех устройств (POLLING) 10 раз в секунду
- Автоопределение расположения устройств
- Контроль статуса и функций Slave-устройств
- Мониторинг и отображение ошибок и предупреждений от Slave-устройств
- Хранение конфигурации пользовательских фильтров подсети на съемной SD-карте
- Возможность маршрутизации данных через XLR для традиционных многожильных кабелей
Технические характеристики:
| Параметр | Значение |
|---|---|
| Number of subnets | 8 |

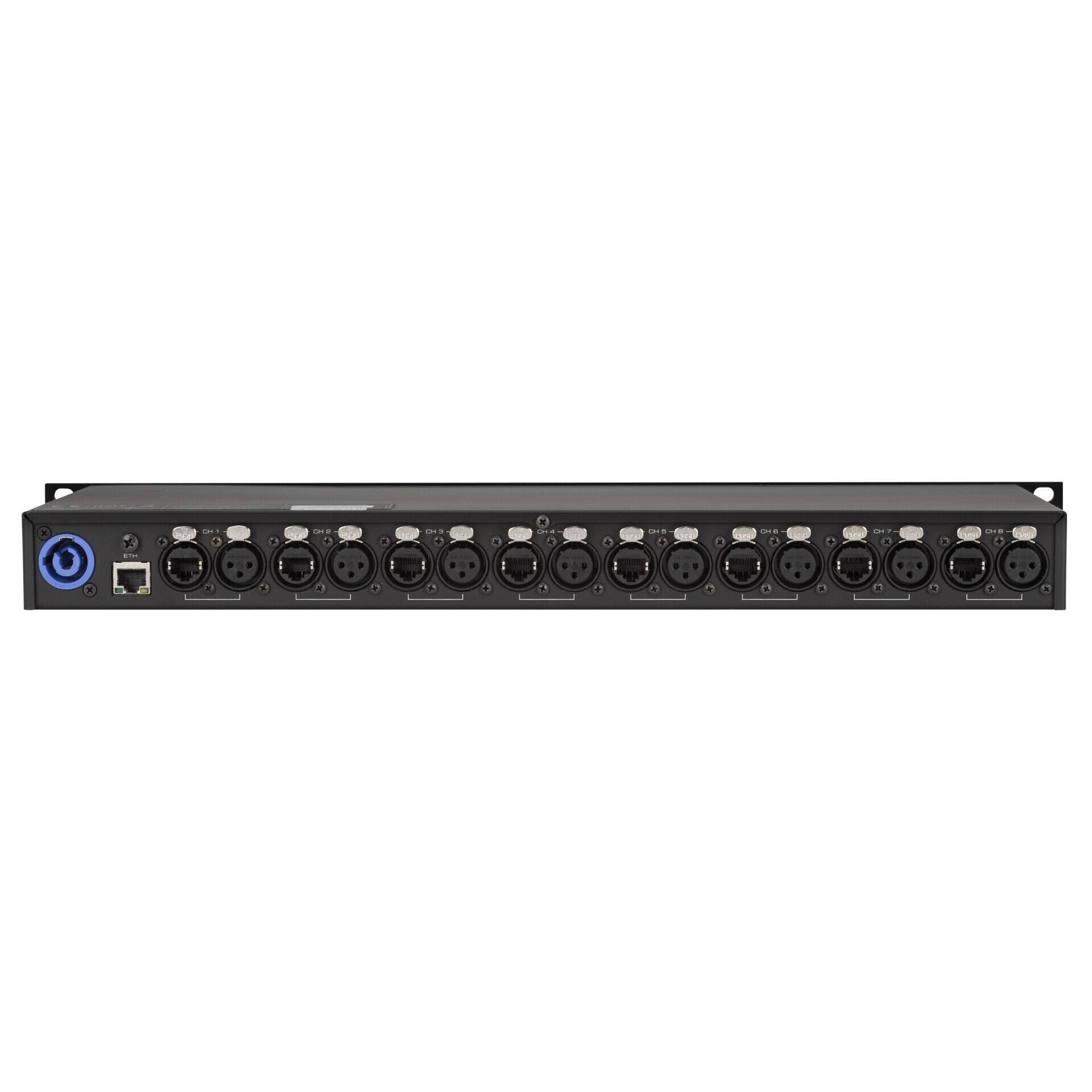

| Connectors | RJ 45, XLR |
| Max number of devices (for each subnet) | 32 |
| Configuration | PC software |
| PC connection | USB (type B), Ethernet |
| Data storage | SD card (max. 4 GB) |
| Operating voltage | 90-240 V~ 50/60Hz |
| Power consumption (W) | 15 |
| RDNet | Onboard |
| Safety agency | CE compliant |
| Cabinet/Case Material | Metal |
| Color | Black |
| Rack mounting | 19", 1U |
| Height | 44 mm / 1.73 inches |
| Width | 482 mm / 18.98 inches |
| Depth | 182 mm / 7.17 inches |
| Weight | 2.71 kg / 5.97 lbs |
| Package Height | 106 mm / 4.17 inches |
| Package Width | 269 mm / 10.59 inches |
| Package Depth | 544 mm / 21.42 inches |
| Package Weight | 3.71 kg / 8.18 lbs |
